液壓站是由液壓泵、驅動用電動機、油箱、方向閥、節流閥、溢流閥等構成的液壓源裝置或包括控制閥在內的液壓裝置。按驅動裝置要求的流向、壓力和流量供油，適用于驅動裝置與液壓站分離的各種機械上，將液壓站與驅動裝置（油缸或馬達）用油管相連，液壓系統即可實現各種規定的動作。

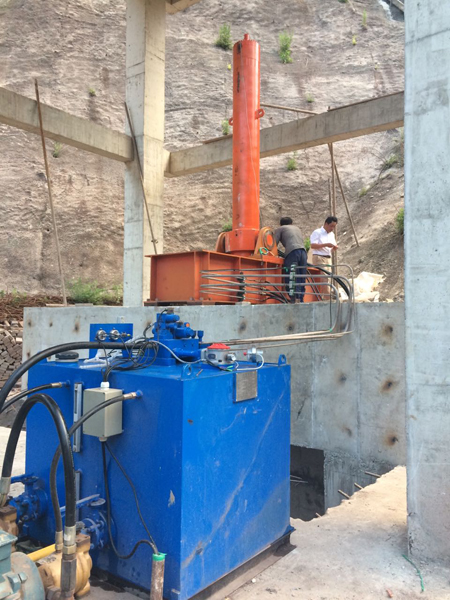

昭通黑石羅水庫液壓泵站安裝現場一

工作原理

       液壓站又稱液壓泵站，電機帶動油泵旋轉，泵從油箱中吸油后打油，將機械能轉化為液壓油的壓力能，液壓油通過集成塊（或閥組合）被液壓閥實現了方向、壓力、流量調節后經外接管路傳輸?shù)揭簤簷C械的油缸或油馬達中，從而控制了液動機方向的變換、力量的大小及速度的快慢，推動各種液壓機械做功。

       液壓站是獨立的液壓裝置，它按驅動裝置（主機）要求供油，并控制油流的方向、壓力和流量，它適用于主機與液壓裝置可分離的各種液壓機械下，由電機帶動油泵旋轉，泵從油箱中吸油后打油，將機械能轉化為液壓油的壓力能。

       用戶購買后只要將液壓站與主機上的執行機構（油缸和油馬達）用油管相連，液壓機械即可實現各種規定的動作、工作循環。

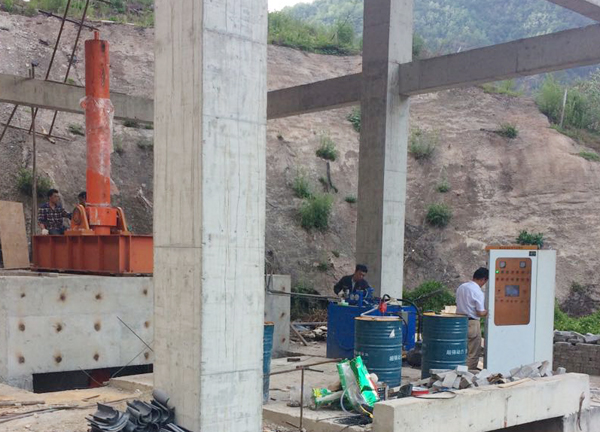

昭通黑石羅水庫液壓泵站安裝現場二

安裝方式

結構安裝

按泵裝置的機構形式、安裝位置可分為：

1）上置立式：泵裝置立式安裝在油箱蓋板上，主要用于定量泵系統。

2）上置臥式：泵裝置臥式安裝在油箱蓋板上，主要用于變量泵系統，以便于流量調節。

3）旁置式：泵裝置臥式安裝在油箱旁單獨的基礎上，旁置式可裝備備用泵，主要用于油箱容量大250升，電機功率7.5千瓦以上的系統。

冷卻方式

1）自然冷卻：靠油箱本身與空氣熱交換冷卻，一般用于油箱容量小于250升的系統。

2）強迫冷卻：采取冷卻器進行強制冷卻，一般用于油箱容量大于250升的系統。液壓站以油箱的有效貯油量度及電機功率為主要技術參數。油箱容量共有18種規格（單位：升/L）： 25、40、63、100、160、250、400、630、800、1000、1250、1600、2000、2500、3200 、4000、5000、6000 本系列液壓站根據用戶要求及依據工況使用條件，可以做到：①按系統配置集成塊，也可不帶集成塊；②可設置冷卻器、加熱器、蓄能器；③可設置電氣控制裝置，也可不帶電氣控制裝置 [1]  。

油箱形式

1）普通鋼板：箱體采用5MM－6MM鋼板焊接，面板采用10－12MM鋼板，若開孔過多可適當加厚或增加加強筋。

2）不銹鋼板：箱體選用304不銹鋼板，厚度2－3MM，面板采用304不銹鋼板厚度3－5MM，承重部位增加加強筋。

3）普通鋼板油箱內部防銹處理較難實現，鐵銹進入油循環系統會造成很多故障，采用全不銹鋼設計的油箱則解決了這一業界難題。
